梅花聯軸器的結構特征

發布日期：2020-11-27 22:40:21 來源：作者：瀏覽次數：

導讀

梅花聯軸器也叫一種爪式聯軸器,其結構簡單、無需潤滑、方便維修、便于檢查、免維護,可連續長期運行。高強度聚氨酯彈性元件耐磨耐油,承載能力大,使用壽命長,安全可靠。工作穩定可靠。

梅花聯軸器是一種應用很普遍的聯軸器,也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼，但是在要求載荷靈敏的情況下也有用鋁合金的。

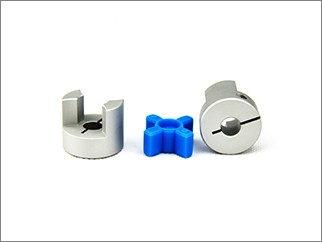

梅花聯軸器

梅花聯軸器結構簡單、無需潤滑、方便維修、便于檢查、免維護，可連續長期運行。高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。工作穩定可靠，具有良好的減振、緩沖和電氣絕緣性能。具有較大的軸向、徑向和角向補償能力。結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
梅花彈性聯軸器適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移，減震，耐磨及緩沖性能；工作溫度為-35℃~+80℃，傳遞公稱轉矩為16-25000N.m，許用轉速為10900-1900r/min，軸孔直徑范圍：14-140mm，軸孔長度為42-252mm，軸孔長度為42-252mm。
梅花聯軸器廣泛用于數控機床，數控車床，加工中心，雕刻機，數控銑床，電腦鑼，冶金機械、礦山機械、石油機械、化工機械、起重機械、運輸機械、輕工機械、紡織機械、水泵、風機等。
